upf mp2 限速

mp2 限速方式概述

mp2 背景下，命令行下发 appid 和 rule id（已改为u32整型），在相同的 appid 下生成 rule id 列表（按优先级排序），下发 ip、协议号、端口号在每个 rule id 下去生成 table（流模板）和 entry（流特征），下发带宽参数生成 policer ，相同的 rule id 共用一个 policer ；匹配策略变为：边缘流量先根据 appid 去找 rule id 列表，然后根据流特征去匹配 table 和 entry，能匹配到的话去找此 rule id 下的 policer，最后确定这个报文是转发还是丢弃。

功能设计

增加的数据结构

• 增加 table 的 hash 表：

  新增 hash_flow_table_ul_by_policer_name 这个表项，可根据policer_name（下发的rule id）去找到对应上行流量的 table_index 向量；新增hash_flow_table_dl_by_policer_name 这个表项，同样根据 policer_name 去找到下行流量的 table_index 向量。

• 增加 policer 的 hash 表：

  新增 hash_policer_index_by_policer_name 这个表项，可根据policer_name 去找到对应的 policer_index，进而找到唯一的 policer。

• 复用 hash_mp2_by_appid 的 hash 表存储配置信息：

  在 mp2_config 结构体中增加bandwidth_resolve 这个变量，来存储命令行下发的配置，通过这个 hash 表可查到 mp2_config，进而找到 bandwidth_resolve，即可找到这个 appid 下的所有配置信息。

新增命令行

注：fixedBWPriority的范围是1-255，值越小优先级越高。
#新增/更新 mp2 限速命令原型
upf mec-traffic bandwidth action <add|update> appName <value> bwAllocationRuleId <value> [ueIp <value>] serverIp <value> [uePort <value>] [serverPort <value>] [protocol <value>] fixedAllocati <value> allocationDirection <value> fixedBWPriority <value>

#新增一条限速策略（配置ip段）
upf mec-traffic bandwidth action add appName 1030 bwAllocationRuleId 666 ueIp 172.20.231.1/24 serverIp 192.168.2.1/24 protocol 6 fixedAllocati 700 allocationDirection 01 fixedBWPriority 2

#更新一条限速策略（配置唯一ip）
upf mec-traffic bandwidth  action update appName 1030 bwAllocationRuleId 666 ueIp 172.20.231.2 serverIp 192.168.2.2 protocol 6 fixedAllocati 700 allocationDirection 01 fixedBWPriority 2

#删除 mp2 限速策略原型
upf mec-traffic bandwidth action <delete_by_appName|delete_by_bwAllocationRuleId> appName <value> [bwAllocationRuleId <value>]

#删除指定appid下的所有策略
upf mec-traffic bandwidth appName 1030  action delete_by_appName

#删除指定ruld id下的策略
upf mec-traffic bandwidth appName 1030 bwAllocationRuleId 666 action delete_by_bwAllocationRuleId

#显示限速策略原型
show upf mec-traffic bandwidth [appName <name>]

#显示所有策略
show upf mec-traffic bandwidth

#显示指定appid下的策略
show upf mec-traffic bandwidth appName 1030

注：配置前，需要首先配置IP五元组分流规则

新增匹配限速方式

/* 确定是否为边缘流量 */
if (upf_buffer_opaque (b)->upf.mec_traffic)
  {
    /* 查询这个appid下的配置信息 */
    if (is_ip4 && (mp2_p = check_table_mp2(pdr->pdi.app_index, um)))
      {
        /* 去匹配这个appid下所有的所有table，命中一个即去查询policer，然后确定转发或者丢弃 */
        if (check_policer_mp2(um, b, vm, mp2_p, direction))
          {
            CPT_DROP++;
            next = UPF_PROCESS_NEXT_DROP;
            goto trace;
          }
      }
  }

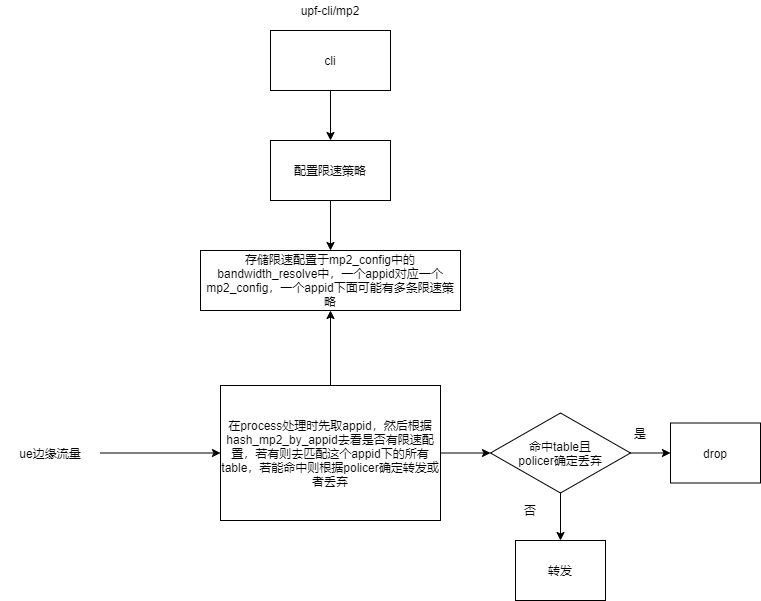

处理流程

注：此版本不能配置端口段，需后续升级支持。
